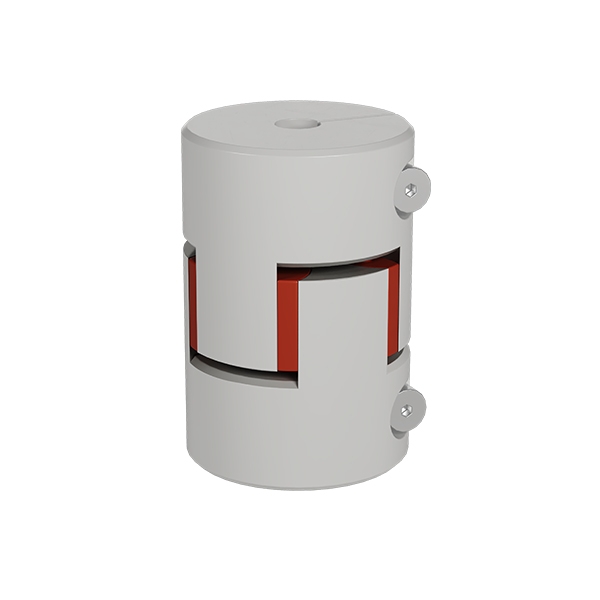

Acoplamentos
Nossa tecnologia de ponta proporciona soluções robustas e eficientes para a transmissão de energia e movimento em diversas aplicações industriais. Descubra como nossos acoplamentos podem melhorar o desempenho e a confiabilidade de suas operações.
Catálogo Completo
Acoplamento JM2-25
Download dos arquivos em 3D:
.step

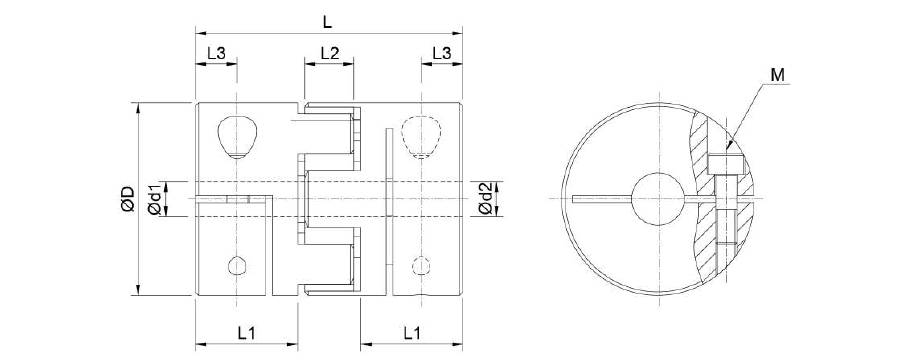

Dimensões em mm.
| Modelo | Variação de Diametro interno Ø | Ø D | L | L1 | L2 | L3 | M | Torque de Aperto (N.m) | Torque Avaliado(N.m) | Torque Máximo(N.m) | Velocidade Máxima (rpm) | |
| dmin | dmáx | |||||||||||
| JM2-25 | Ø 6 | Ø 12 | Ø 25 | 35 | 11 | 12 | 5 | M4 | 1,3 | 5 | 10 | 17.000 |
Acoplamento JM2-30
Download dos arquivos em 3D: .step
Dimensões em mm.
| Modelo | Variação de Diametro interno Ø | Ø D | L | L1 | L2 | L3 | M | Torque de Aperto (N.m) | Torque Avaliado(N.m) | Torque Máximo(N.m) | Velocidade Máxima (rpm) | |
| dmin | dmáx | |||||||||||
| JM2-30 | Ø 6 | Ø 14 | Ø 30 | 35 | 11 | 13 | 5 | M4 | 1,7 | 7,4 | 14,8 | 12.000 |
Acoplamento JM2-40
Download dos arquivos em 3D: .step
Dimensões em mm.
| Modelo | Variação de Diametro interno Ø | Ø D | L | L1 | L2 | L3 | M | Torque de Aperto (N.m) | Torque Avaliado(N.m) | Torque Máximo(N.m) | Velocidade Máxima (rpm) | |
| dmin | dmáx | |||||||||||
| JM2-40 | Ø 8 | Ø 18 | Ø 40 | 66 | 25 | 16 | 10 | M5 | 8 | 9,5 | 19 | 10.000 |
Acoplamento JM2-55
Download dos arquivos em 3D: .step
Dimensões em mm.
| Modelo | Variação de Diametro interno Ø | Ø D | L | L1 | L2 | L3 | M | Torque de Aperto (N.m) | Torque Avaliado(N.m) | Torque Máximo(N.m) | Velocidade Máxima (rpm) | |
| dmin | dmáx | |||||||||||
| JM2-55 |
Ø 12 | Ø 26 |
Ø 55 | 78 |
30 |
18 |
10,5 |
M6 |
8 |
34 |
68 |
8.000 |
| Ø 20 | Ø 54,5 | |||||||||||
Acoplamento JM2-65
Download dos arquivos em 3D: .step
Dimensões em mm.
| Modelo | Variação de Diametro interno Ø | Ø D | L | L1 | L2 | L3 | M | Torque de Aperto (N.m) | Torque Avaliado(N.m) | Torque Máximo(N.m) | Velocidade Máxima (rpm) | |
| dmin | dmáx | |||||||||||
| JM2-65 | Ø 20 | Ø 36 | Ø 65 | 90 | 35 | 20 | 11,5 | M8 | 15 | 95 | 190 | 6.000 |
Acoplamento JM2-40
Download dos arquivos em 3D: .step
Dimensões em mm.
| Modelo | Variação de Diametro interno Ø | Ø D | L | L1 | L2 | L3 | M | Torque de Aperto (N.m) | Torque Avaliado(N.m) | Torque Máximo(N.m) | Velocidade Máxima (rpm) | |
| dmin | dmáx | |||||||||||
| JM2-80 | Ø 24 | Ø 45 | Ø 80 | 114 | 45 | 24 | 15,5 | M8 | 15 | 135 | 270 | 4.600 |
