Mancais

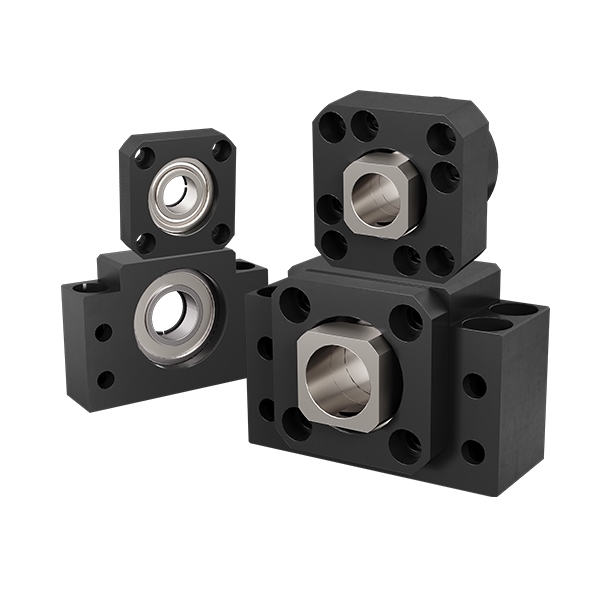

Os mancais são fabricados com material de alta rigidez e precisão com fácil instalação e de tamanhos compactos, são rotativos e servem de apoio para os fusos de esferas, os principais são: Duplos ou Simples. Quanto a fixação podem ser: Fixação Frontal (FK-FF) ou Fixação de Base (BK-BF).



Catálogo
Montagem Base Tipo Fixa

Item Descrição Quantidade
1 Bloco 1
2 Jogo de Rolamento 1
3 Tampa 1
4 Bucha Espaçadora 2
5 Vedação 2
6 Porca Trava 1
7 Parafuso Allen de Travamento 2

Dimensões em mm.
MODELO
Ø EIXO d1
L
L1
B
B1
P
H
C1
C2
X
Y
Z
T
 b h
Arquivos 3D
-/+ 0,02 -/+ 0,02
BK10 10 25 5 60 34 46 39 13 6 6,6 11 6,5 16 30 22   .step
BK12 12 25 5 60 34 46 43 13 6 6,6 11 6,5 19 30 25   .step
BK15 15 27 6 70 40 54 48 15 6 6,6 11 6,5 22 35 28  .step
BK17 17 35 9 86 50 68 64 19 8 9 14 8,5 24 43 39  .step
BK20 20 35 8 88 52 70 60 19 8 9 14 8,5 30 44 34  .step
BK25 25 42 12 106 64 85 80 22 10 11 17 11 35 53 48  .step
BK30 30 45 14 128 76 102 89 23 11 14 20 13 40 64 51  .step
BK35 35 50 14 140 88 114 96 26 12 14 20 13 50 70 62  .step
BK40 40 61 18 160 100 130 110 33 14 18 26 17,5 50 80 60  .step

Usinagem para mancalização de mancais tipo fixo.


Fale com nossos especialistas



Montagem Base – Tipo Apoio

Item Descrição Qtd.
1 Bloco 1
2 Rolamento 1
3 Anel Trava 1

Dimensões em mm.
Modelo
Ø Eixo d1
L
B
H
 b h
B1
H1
P
X
Y
Z
Rolamento
Arquivos 3D
+/-0,02 +/-0,02
BF10 8 20 60 39 30 22 34 32,5 46 6,6 11 6,5 608ZZ  .step
BF12 10 20 60 43 30 25 34 32,5 46 6,6 11 6,5 6000ZZ  .step
BF15 15 20 70 48 35 28 40 38 54 6,6 11 6,5 6002ZZ  .step
BF17 17 23 86 64 43 39 50 55 68 9 14 8,5 6203ZZ  .step
BF20 20 26 88 60 44 34 52 50 70 9 14 8,5 6004ZZ  .step
BF25 25 30 106 80 53 48 64 70 85 11 17 11 6205ZZ  .step
BF30 30 32 128 89 64 51 76 78 102 14 20 13 6206ZZ  .step
BF35 35 32 140 86 70 52 88 79 114 14 20 13 6207ZZ  .step
BF40 40 37 160 110 80 60 100 90 130 18 26 17,5 6208ZZ  .step

Usinagem para mancalização de mancais tipo apoio.


Fale com nossos especialistas





Montagem Flange - Tipo Fixa

Item Descrição Qtd.
1 Bloco 1
2 Jogo de Rolamentos 1
3 Tampa 1
4 Bucha Espaçadora 2
5 Vedação 2
6 Porca Trava 1
7 Parafuso Allen de Travamento 2

Mancal FK

Dimensões em mm.
Modelo Ø Eixo d1 L A B C Dg6 L1 L2 T2 X Y Z T Arquivos 3D
FK10 10 27 52 42 42 34 -0,009 ~ -0,025 7,5 8,5 6 4,5 8 4 16  .step
FK12 12 27 54 44 44 36 -0,009 ~ -0,025 7,5 8,5 6 4,5 8 4 19  .step
FK15 15 32 63 50 52 40 -0,009 ~ -0,025 10 12 8 5,5 9,5 6 22  .step
FK17 17 45 77 62 61 50 -0,009 ~ -0,025 11 14 12 6,6 11 10 24  .step
FK20 20 52 85 70 68 57 -0,010 ~ -0,029 8 12 14 6,6 11 10 30  .step
FK25 25 57 98 80 79 63 -0,010 ~ -0,029 13 20 17 9 15 13 35  .step
FK30 30 62 117 95 93 75 -0,010 ~ -0,029 11 17 18 11 17,5 15 40  .step

Usinagem para mancalização de mancais tipo fixo.


Fale com nossos especialistas



Montagem Flange – Tipo Apoio

Item Descrição Qtd.
1 Bloco 1
2 Rolamento 1
3 Anel Trava 1

Dimensões em mm.
Modelo Ø Eixo d1 L F Dg6 A B C X Y Z Rolamento Arquivos 3D
FF10 8 12 5 28 -0,007 ~ -0,020 43 35 35 3,4 6,5 4 608ZZ  .step
FF12 10 15 8 34 -0,009 ~ -0,025 52 42 42 4,5 8 4 6000ZZ  .step
FF15 15 17 8 40 -0,009 ~ -0,025 63 50 52 5,5 9,5 5,5 6002ZZ  .step
FF17 17 20 9 50 -0,009 ~ -0,025 77 62 61 6,6 11 6,5 6203ZZ  .step
FF20 20 20 9 57 -0,010 ~ -0,029 85 70 68 6,6 11 6,5 6204ZZ  .step
FF25 25 24 10 63 -0,010 ~ -0,029 98 80 79 9 14 8,5 6205ZZ  .step
FF30 30 27 9 75 -0,010 ~ -0,029 117 95 93 11 17 11 6206ZZ  .step


Fale com nossos especialistas
