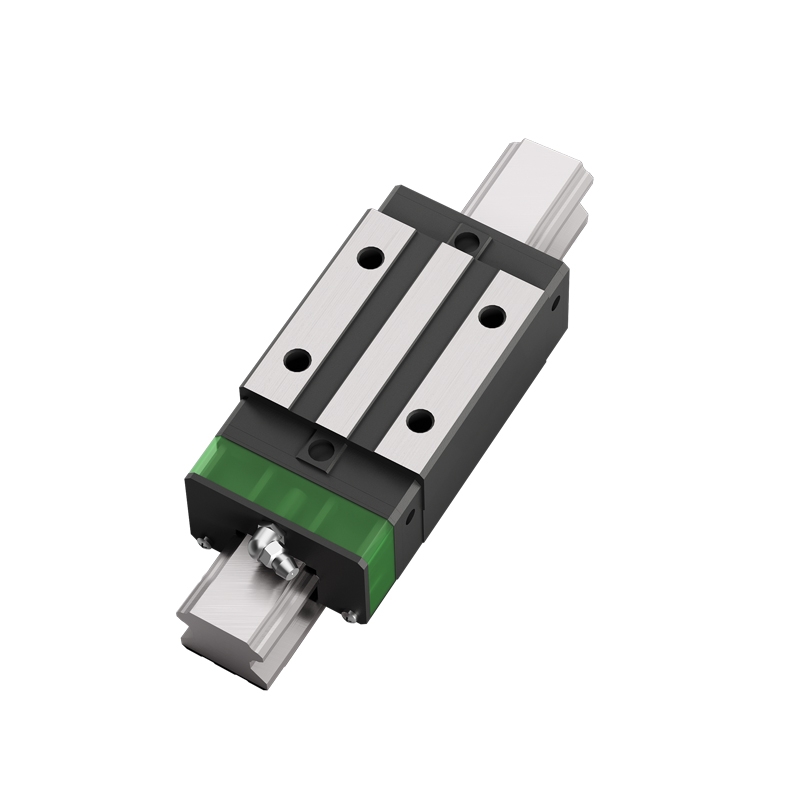

Guias Lineares C/ Lubrificador

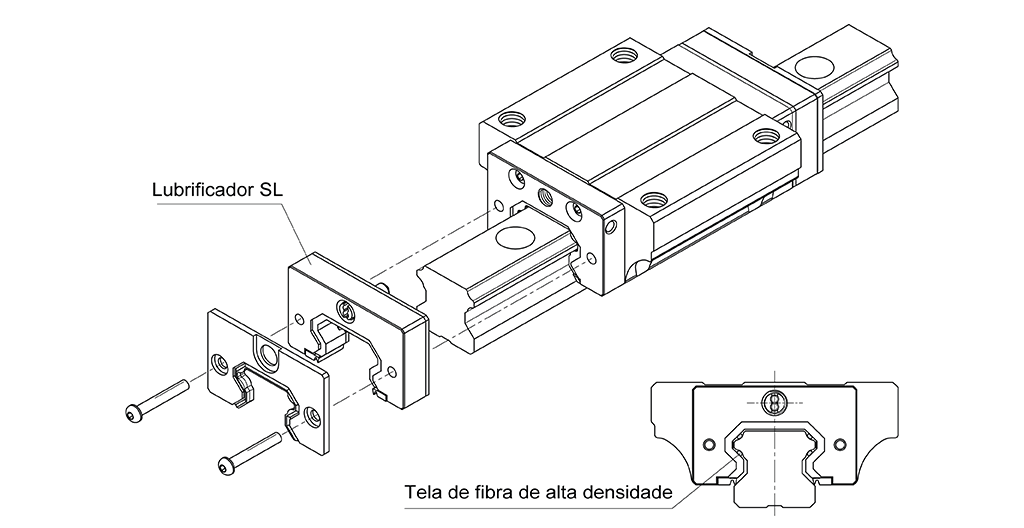

O Lubrificador SL é um acessório desenvolvido como função de um reservatório de óleo agregado ao carro. É formado com uma tela de fibra de alta densidade onde em contato com a régua vai permitindo a passagem de óleo, deixando uma superfície lubrificada. Evitando os problemas de perda de óleo causados por lubrificações contantes, distribuindo uniformemente as quantidades de óleo nas esferar e na régua durante o movimento. O resultado será um aumento de intervalo entre as manutenções.

Com a aplicação do acessório Lubrificador SL economizamos despesas com perdas de óleo e mecanismo de lubrificação.

A tabela abaixo demonstra um teste contínuo sem reabastecimento de lubricante:

Condição	Carga Pesada	Carga Média	Carga Leve
Carga	26 kN	13 kN	2,1 kN
Velocidade	50 m/min	50 m/min	200 m/min
Vida Útil	400km	3200 km	-

Dimensões do lubrificador SL Série MSA

Modelo		Dimensões do Lubrificador SL (mm)				Dimensões do Carro (mm)
Modelo		H	W	t	S	L	Ls
MSA 15 SL	E / S	19	31,2	10	M4	56,3	81,3
MSA 20 SL		21,2	42,8	10	M6	72,9	92,9
MSA 20 SL	LE / LS	21,2	42,8	10	M6	88,8	108,8
MSA 25 SL	E / S	28,5	46,8	10	M6	81,6	101,6
MSA 25 SL	LE / LS	28,5	46,8	10	M6	100,6	120,6
MSA 30 SL		32	57	10	M6	97	117
MSA 30 SL	LE / LS	32	57	10	M6	119,2	139,2
MSA 35 SL	E / S	36,5	68	10	M6	111,2	131,2
MSA 35 SL	LE / LS	36,5	68	10	M6	136,6	156,6
MSA 45 SL		49	83,6	15	PT 1/8	137,7	167,7
MSA 45 SL	LE / LS	49	83,6	15	PT 1/8	169,5	199,5
