Rolamentos PRT2

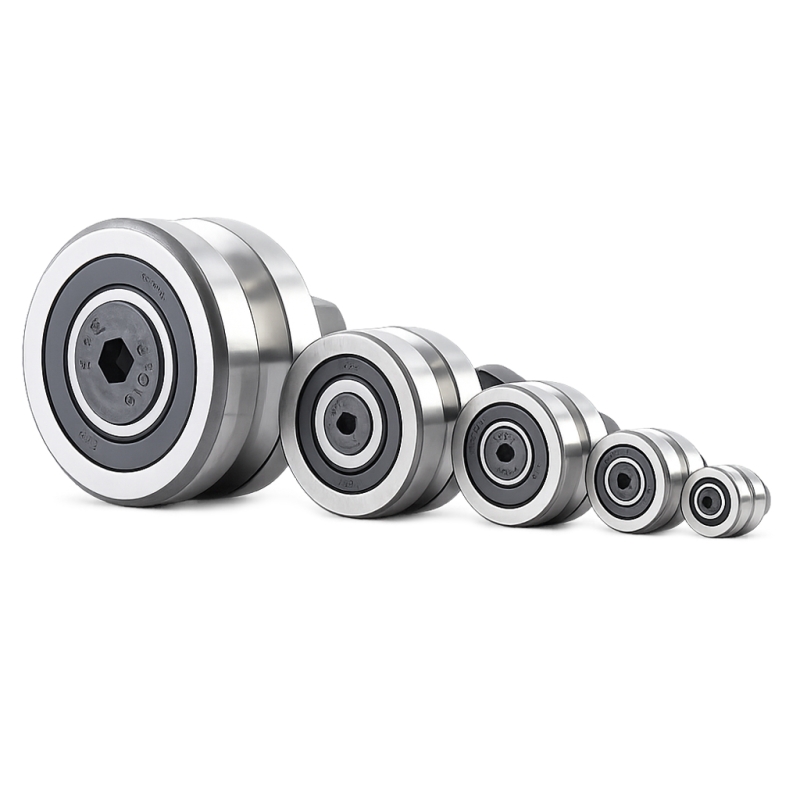

Os Rolamentos HepcoMotion PRT2 estão disponíveis em cinco tamanhos, adequados às cinco seções de guias anelares, podem ser utilizados com mais de um tamanho de anel.

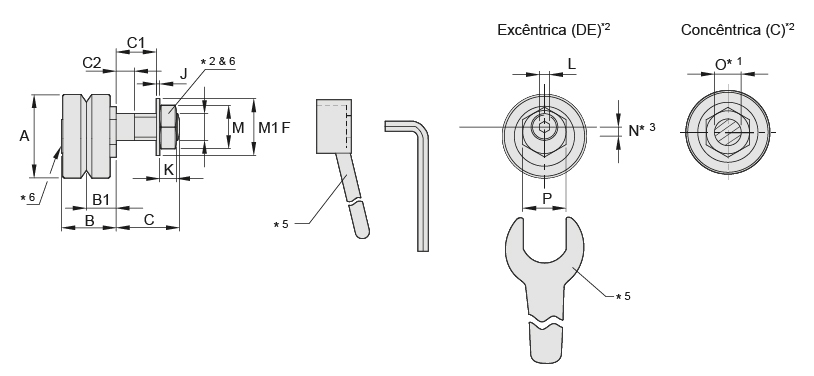

Fixação Passante (RSJ/RLJ):

Referência
 Use com
 A
 B
 B1*4 C
 C1 C2





RSJ RLJ RSJ RLJ RSJ RLJ
... J 13 ... R12 - - TNMS 12.7 10.1 5.47  5.8 9.5 3 6.7 2.2 2.4
... J 18 ... R20 - REV, RIV TNV 18 12.4 6.75 7.4 14 3.4 10 2.4 2.5
... J 25 ... R25 RD25 RES, RIS TNS 25 16.6  9 9.8 19 3.8 13 2.2 4.9
... J 34 ... R44 RD44 REM, RIM TNM 34 21.3  11.5 13.8 22 6.6 14.8 5.2 5.9
... J 54 ... R76 - REL, RIL TNL 54 34.7  19 17.8 30 8.2 20.4 5.7 7.9



Q
 R*3 S S1 T T1 T2 U ±0.1 U1 V W X Y Z





1.5 1.0 6.25 6.6 8.5 3.75 6.75 30 47.5 8 20 M3 5.5 8
2 1.2 8 10.5 10 4 8 38 54 11 24.5 M4 7  7
3 1.5 7 9 12 5 10 50 72 14 32 M5 8.5  10
4 2.0 9.5 8.5 17.5 6.5 12.5 60 90.5 17 42 M6 10  14
8 3.0 14.5 16.4 23.5 10.5 18.5 89.5 133 25 62 M8 13  20

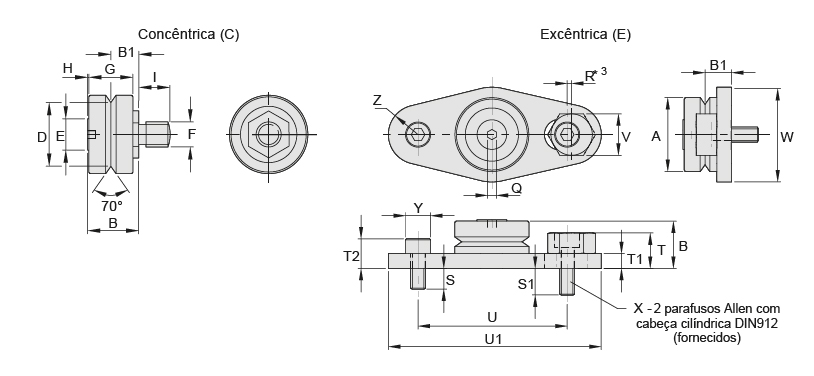

Fixação por Furo Cego (RBHJ):


D
±0.025
E
 F G H
 I J
 K L M M1 N*3 O*1
+0.0
-0.03		 P
9.51 5 M4 x 0.5 8 0.5 5.8 0.8 2.2 - 7 9 1.9 4 7
14.00 7 M6 x 0.75 10 0.6 7.4 0.8 3.2 2.5 10 13 2.6 6 11
20.27 10 M8 x 1 14 0.5 9.8 1 5 3 13 17 2.75 8 13
27.13 12 M10 x 1.25 18 0.7 13.8 1.25 6 4 17 21 3.6 10 15
41.76 25 M14 x 1.5 28 1.6 17.8 1.6 8 6 22 28 5.5 14 27




Chave Ajustável
Chave de Soquete
  g ~ Opções Disponíveis Número
da peça
-
 NS*7 - DR
 CHK
RSJ..C/E RLJ..C/E RBHJ..C RBHJ..E Proteção Metálica Selada em Nitrila Rolamento Duplo Duas Fileiras Altura Controlada
AT13 - 8 8 7 27 ✕ ✓ ✓ ✕ ✓ ... J 13 ...
AT18 RT6 19 20 18 45 ✕ ✓ ✓ ✓ ✓ ... J 18 ...
AT25 RT8 48 51 43 105 ✓ ✓ ✓ ✓ ✓ ... J 25 ...
AT34 RT10 115 120 105 235 ✓ ✓ ✓ ✓ ✓ ... J 34 ...
AT54 RT14 415 425 390 800 ✓ ✓ ✓ ✓ ✓ ... J 54 ...
