CB 63

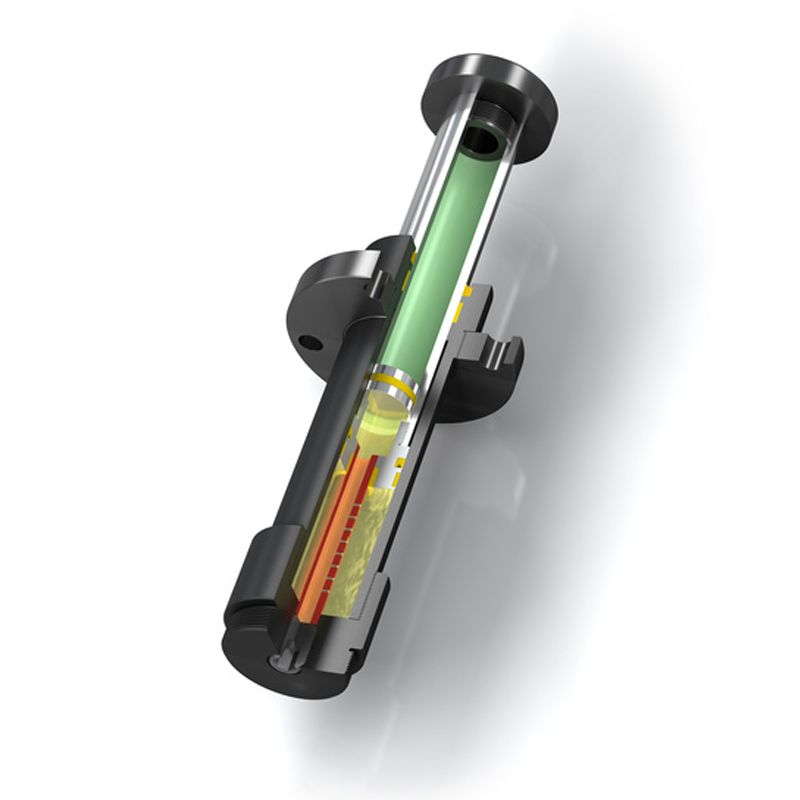

Amortecedor Série Pesada para Ciclos Emergenciais CB 63
Dimensões em mm.
| Dimensões e Tabela de Capacidade | Capacidade de Energia Máx. | *Peso Efetivo me |
Força de Retorno Máx. (N)
|
Máx. Ângulo de Carga Lateral
|
Peso (kg)
|
|||||
| MODELO | Curso (mm) | A máx (mm) | B (mm) | C (mm) | Nm Por ciclo W3 (Nm) | me min. (kg) | me máx. (kg) | |||
| CB63-100 | 100 | 420 | 288 | 192 | 16 000 | 900 | 128 000 | 18 500 | 3.5º | 12.7 |
| CB63-200 | 200 | 700 | 468 | 292 | 32 000 | 1 800 | 256 000 | 24 000 | 3º | 16.7 |
| CB63-300 | 300 | 980 | 648 | 392 | 48 000 | 2 700 | 384 000 | 27 000 | 2.5º | 20.8 |
| CB63-400 | 400 | 1 260 | 828 | 492 | 64 000 | 3 700 | 512 000 | 29 000 | 2º | 24.8 |
| CB63-500 | 500 | 1 540 | 1 008 | 592 | 80 000 | 4 700 | 640 000 | 30 000 | 1.5º | 28.8 |
* Arquivo 3D destes produtos solicite a OBR.
