CB 100

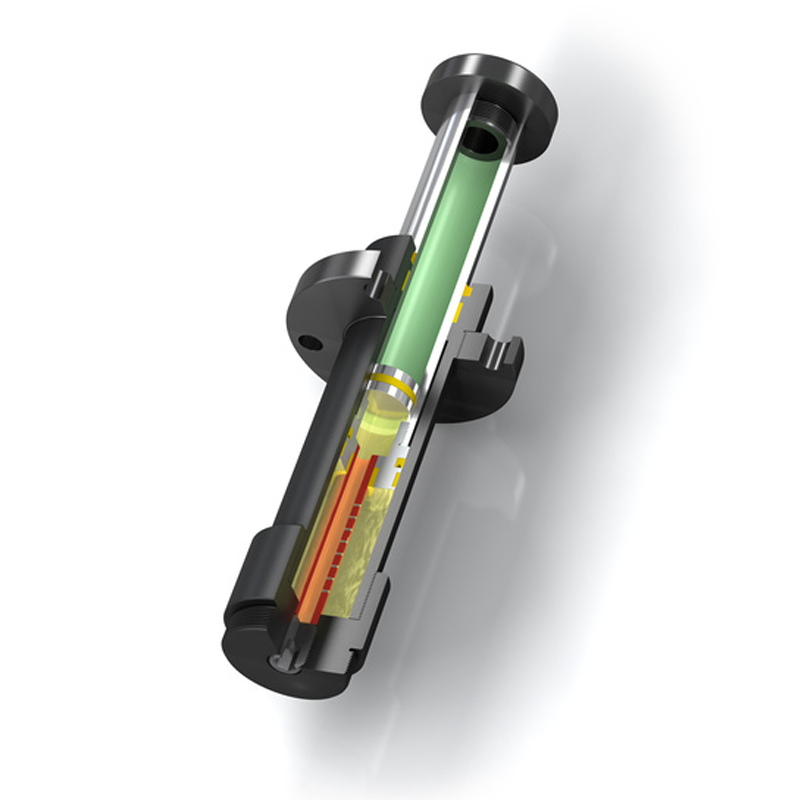

Amortecedor Série Pesada para Ciclos Emergenciais CB 100
Dimensões em mm.
| Dimensões e Tabela de Capacidade | Capacidade de Energia Máx. | *Peso Efetivo me |
Força de Retorno Máx. N
|
Máx. Ângulo de Carga Lateral
|
Peso kg
|
|||||
| MODELO | Curso mm | A máx mm | B mm | C mm | Nm Por ciclo W3 Nm | me min. kg | me máx. kg | |||
| CB100-200 | 200 | 735 | 495 | 320 | 80 000 | 6 900 | 640 000 | 44 000 | 4º | 58.6 |
| CB100-300 | 300 | 1 005 | 665 | 420 | 120 000 | 10 300 | 960 000 | 56 000 | 3.5º | 70 |
| CB100-400 | 400 | 1 275 | 835 | 520 | 160 000 | 13 800 | 1 280 000 | 65 000 | 3º | 82.5 |
| CB100-500 | 500 | 1 545 | 1 005 | 620 | 200 000 | 17 200 | 1 600 000 | 71 000 | 2.5º | 67.5 |
| CB100-600 | 600 | 1 815 | 1 175 | 720 | 240 000 | 20 700 | 1 920 000 | 76 000 | 2º | 75,8 |
* Arquivo 3D destes produtos solicite a OBR.
