SCS 38

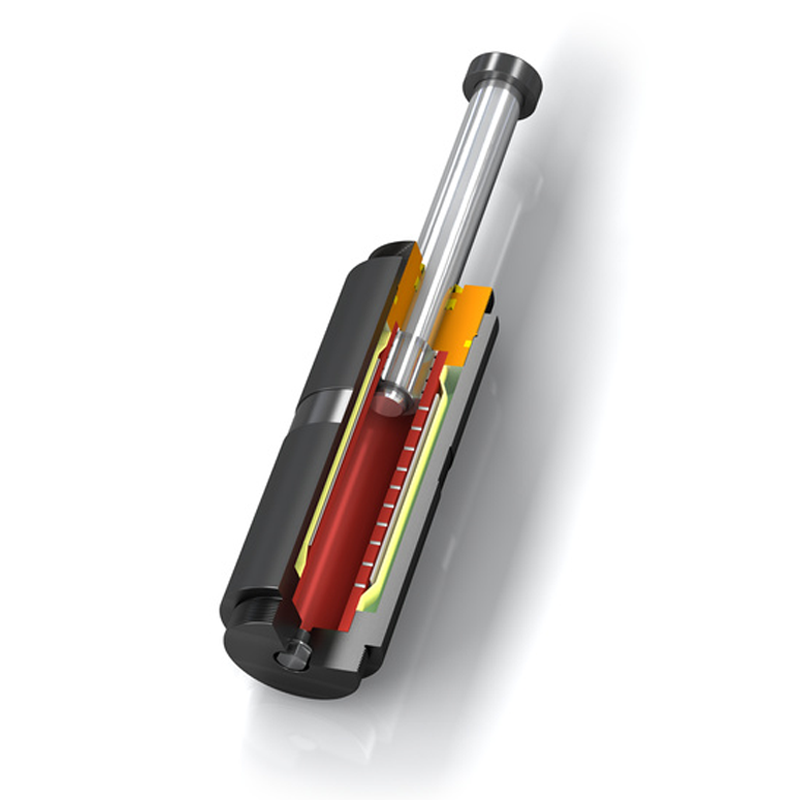

Amortecedor Série Pesada para Ciclos Emergenciais SCS 38

Dimensões em mm.

Dimensões e Tabela de Capacidade Capacidade de Energia Máx. Tipo de Montagem
MODELO Curso (mm) A máx (mm) B (mm) D (mm) E máx (mm) Nm Por ciclo W3 (Nm) F & S – Ângulo máximo de carga Lateral R – Ângulo máximo de carga Lateral F & S Peso (kg) S Peso (kg)
SCS38-50 50 270 205 175 80 3 600
5º
4º
 12 13
SCS38-100 100 370 255 225 132 7 200 14 15
SCS38-150 150 470 305 275 180 10 800 16 17
SCS38-200 200 570 355 325 230 14 400 18 19
SCS38-250 250 670 405 375 280 18 000 4.7º 3.7º 20 21
SCS38-300 300 785 470 440 330 21 600 3.9º 2.9º 22 23
SCS38-350 350 885 520 490 380 25 200 3.4º 2.4º 24 25
SCS38-400 400 1 000 585 555 430 28 800 3º 2º 26 27
SCS38-500 500 1 215 700 670 530 36 000 2.4º 1.4º 30 31
SCS38-600 600 1 430 815 785 630 43 200 1.9º 0.9º 34 35
SCS38-700 700 1 645 930 900 730 50 400 1.6º 0.6º 38 39
SCS38-800 800 1 860 1 045 1 015 830 57 600 1.3º 0.3º 43 44
Força de Retorno Mínima 600N
Força de Retorno Máxima 700N

* Arquivo 3D destes produtos solicite a OBR.
