VC25FT
Controlador de Velocidade

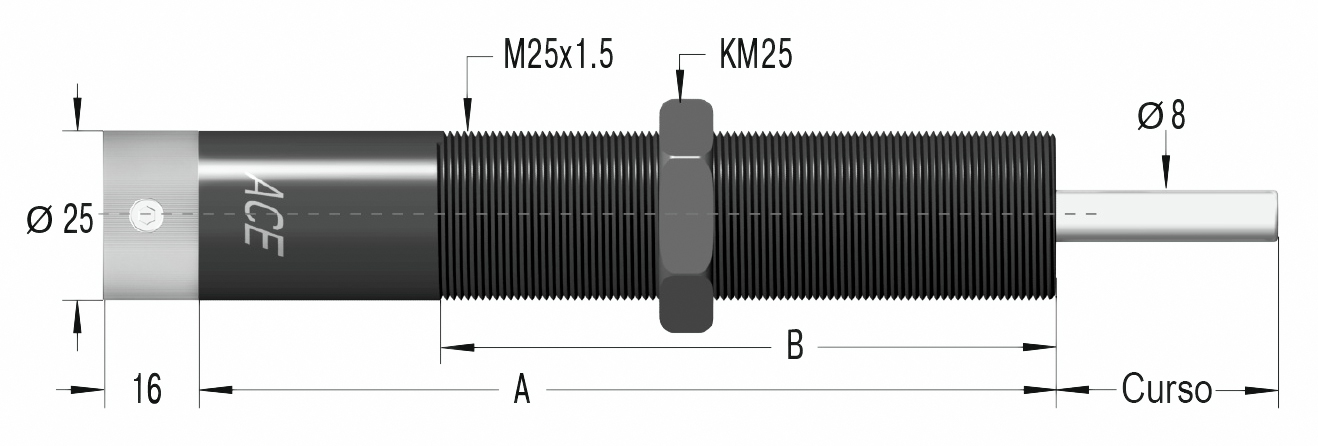

Dimensões em mm.
|
MODELO
|
CURSO (mm)
|
A
|
B
|
FORÇA PROPULSORA (N) | FORÇA DE RETORNO (N) |
TEMPO DE RETORNO DA HASTE (s)
|
ÂNGULO MÁX. DE CARGA LATERAL
|
PESO
|
Download
arquivo 3D |
||
| min. | máx. | min. | máx. |
kg
|
|||||||
| VC2515-EUFT | 15 | 128 | 80 | 30 | 3500 | 5 | 10 | 0.2 | 3º | 0.35 |  .step |
| VC2530-EUFT | 30 | 161 | 110 | 30 | 3500 | 5 | 15 | 0.4 | 2º | 0.45 | .step |
| VC2555-EUFT | 55 | 209 | 130 | 35 | 3500 | 5 | 20 | 1.2 | 2º | 0.6 | .step |
| VC2575-EUFT | 75 | 283 | 150 | 50 | 3500 | 10 | 30 | 1.7 | 2º | 0.681 | .step |
| VC25100-EUFT | 100 | 308 | 150 | 60 | 3500 | 10 | 35 | 2.3 | 1º | 0.794 | .step |
| VC25125-EUFT | 125 | 333.5 | 150 | 70 | 3500 | 10 | 40 | 2.8 | 1º | 0.908 | .step |
O sufixo "FT" indica um corpo com rosca M25 x 1.5.
Dados Técnicos
Faixa de velocidade de Impacto: Evite velocidades de alto impacto. Em velocidades de 0,3 m/s a energia máxima permitida é de aprox. 1 Nm
e de aproximadamente 2 Nm para unidades com curso de 75 mm a 125 mm. Em casos de energias mais elevadas, utilize um amortecedor para
impacto inicial. Evite altas velocidades de impacto.
Montagem: Em qualquer posição.
Material: Corpo externo: Alumjínio anodizado preto. Haste do pistão: Aço cromo duro.
Temperatura de Trabalho: 0ºC a 60ºC
